라우터 기본정보 확인

• show running-config(sh run) : RAM에 저장된 설정 내용을 확인할 수 있음(본인이 설정한 내용을 검토)

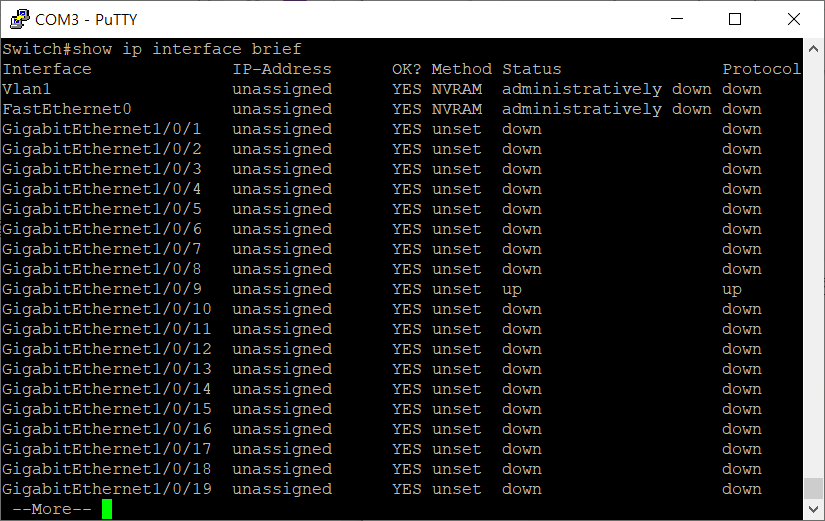

• show ip interface brief(sh ip int b)

• Status up : 1계층 전송 처리 가능
• Protocol up : 2계층 전송 처리 가능 원인 : 연결된 인접 장비와 L2 계층 프로토콜이 다름 / 정해진 시간 이내에 생존 메시지(Keepalive)를 수신 X 시리얼 인터페이스 같은 경우 클럭 신호 값이 설정되지 않은 경우

show ip route

R1#show ip route
Gateway of last resort is not set <- default 경로를 설정하지 않음

172.16.0.0/24 is subnetted, 1 subnets
C   172.16.1.0 is directly connected, Loopback 172
    13.0.0.0/23 is subnetted, 3 subnets
<- A 클래스 13.0.0.0 으로 서브넷팅 된 서브넷 경로가 3개가 있음
C   13.13.1.0 is directly connected Loopback 0
C   13.13.10.0 is directly connected, FastEhternet0/0
C   13.13.12.0 is directly connected, Serial1/0
-> 라우터 로컬에 직접 연결된 서브넷
(목적지가 13.13.10.1인 패킷을 S1/0으로 수신하면 라우터는 13.13.10.1과
가장 일치하는 F0/0 인터페이스를 이용하여 전송 <- 롱기스트 매치

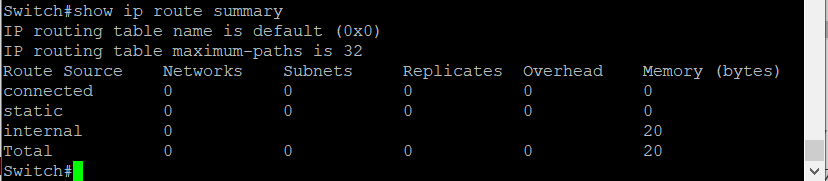

show ip route summary

라우팅 테이블에 등록된 경로 개수와 유형, 그리고 경로가 차지하는 메모리 소비와 오버헤드 상황을 알 수 있음.

ping

ICMP 메시지를 이용하여 IP 데이터 전송 처리를 확인할 수 있음(왜냐하면 IP는 비 신뢰적, 비 연결형이니까 확인해줘야 함)

→ U.U.U 인 경우 : ICMP 메시지가 목적지까지 도달할 수 없는 상태를 의미

→ .....인 경우 : ICMP 요청이 실패이거나 응답이 실패인 경우

show version

라우터의 전체적인 사양을 알 수 있음

show flash

라우터 플래시 메모리에 저장된 내용들을 확인할 수 있으며, 일반적으로 Cisco IOS를 저장

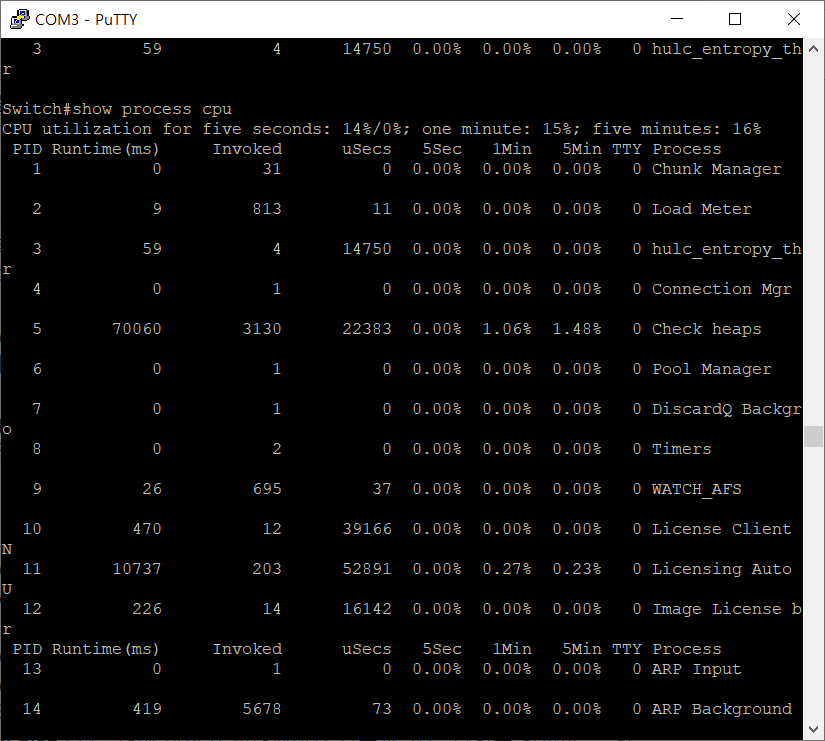

show process cpu

라우터 프로세스 사용률과 부하 현상에 대한 원인을 찾아볼 수 있음

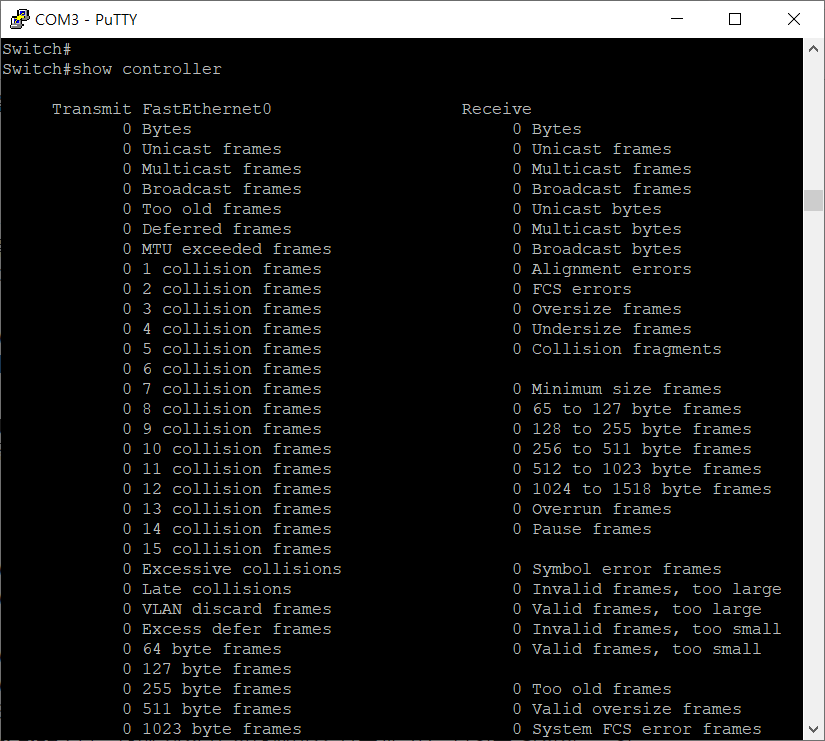

show controller

라우터 시리얼 인터페이스에 연결된 케이블 유무 상태와 케이블 타입을 확인할 수 있음

show diag

라우터에 장착된 인터페이스 모듈과 카드 타입을 확인할 수 있음.

show interface status

인터페이스 상태를 조회

'Gi'는 gigabitEthernet을 의미 하고 'Fa'는 fastEthernet을 의미한다. 사용중인 스위치 인터페이스 타입을 알아야 한다. 포트들은 기본적으로 Vlan 1번에 포함되어 있다.
