다른 네트워크 대역의 PC와 통신하기 위하여 스태틱 라우팅을 사용하여 경로를 잡아주었다.

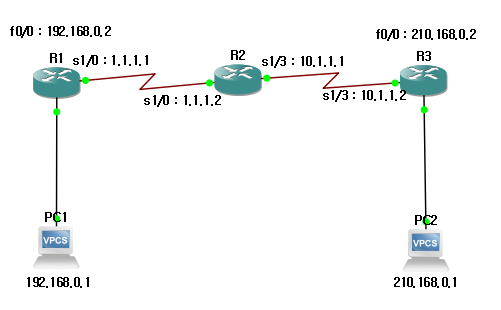

구성도

포트별 IP 할당



1. PC1에 IP 할당하기

아이피 : 192.168.0.1
서브넷 : 255.255.255.0
게이트웨이 : 192.168.0.2

2. PC2에 IP 할당하기

아이피 : 210.168.0.1
서브넷 : 255.255.255.0
게이트웨이 : 210.168.0.2

3. 라우터1 F0/0 포트에 IP 할당하기

아이피 : 192.168.0.2
서브넷 : 255.255.255.0

4. 라우터3 F0/0 포트에 IP 할당하기

아이피 : 210.168.0.2
서브넷 : 255.255.255.0

5. 라우터 1 S1/0 포트에 IP 할당하기

6. 라우터 2 S1/0 포트에 IP 할당하기

7. 라우터 3 S1/0 포트에 IP 할당하기

8. 라우터 3 S1/3 포트에 IP 할당하기

라우터별 스태틱 라우팅 경로 정해주기

명령어 : ip route [목적지 대역][서브넷 마스크][다음 홉 IP]

1. 라우터 1 → 10.1.1.0 대역 경로 배정

2. 라우터 1 → 210.168.0.0 대역 경로 배정

3. 라우터 2 → 192.168.0.0 대역 경로 배정

목적지 대역 : 192.168.0.0
서브넷 : 255.255.255.0
다음 홉 IP : 1.1.1.1

4. 라우터 2 → 210.168.0.0 대역 경로 배정

목적지 대역 : 210.168.0.0
서브넷 : 255.255.255.0
다음 홉 IP : 10.1.1.2

5. 라우터 3 → 1.1.1.0 대역 경로 배정

목적지 대역 : 192.168.0.0
서브넷 : 255.255.255.0
다음 홉 IP : 10.1.1.1

6. 라우터 3 → 192.168.0.0 대역 경로 배정

목적지 대역 : 192.168.0.0
서브넷 : 255.255.255.0
다음 홉 IP : 10.1.1.1

PC1 → PC2 핑 테스트

성공적으로 통신이 된다.

PC2 → PC1 핑 테스트

성공적으로 통신이 된다.

궁금한 점

라우터가 3개면 괜찮은데 10개면 전부 잡아줘야 하는가?

아니면 내가 설정을 잘못했나?
