GNS3의 VPCS와 Router의 통신실습을 진행하였다

GNS3가 무엇인가?

GNS3는 복잡한 네트워크를 시뮬레이션 할 수 있는 그래픽 유저 인터페이스 기반의 시뮬레이터이다.

코어 프로그램인 dynamips와 dynamips의 텍스트기반 front-end인 dynagen을 이용하여 GUI 환겨을 제공해 주는 역할을 한다. 따라서 GNS3 패키지 안에는 dynamips, dynagen 이 포함되어 있다 .

프로그램은

http://www.gns3.net/

에서 구할 수 있다.

2. GNS3에서 제공하는 기능

• 고품질의 복잡한 네트워크 토폴로지 디자인
• 다양한 시스코 라우터 플랫폼과 PIX 방화벽 에뮬레이션
• 이더넷과 ATM, 프레임 릴레이 스위치 시뮬레이션
• 시뮬레이션 환경과 실제 네트워크 연결
• 시뮬레이션 환경에서 패킷 캡쳐

라우터, VPCS 기동

먼저 GNS3에서 VPCS와 Router를 끌어다 놓고 start를 눌러준다. 라우터는 시스코의 C3725 라우터 이미지 파일을 사용하였다.

라우터, VPCS연결

라우터와 VPCS를 이더넷으로 연결해 준다.

라우터 설정

라우터에 마우스 오른쪽 버튼 → Console로 진입한다.

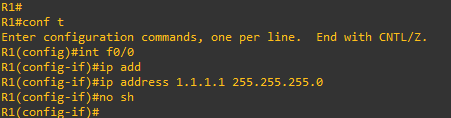

라우터의 f0/0 인터페이스에 1.1.1.1 255.255.255.0 를 할당한다

VPCS 설정

VPCS에 마우스 오른쪽 버튼 → Console로 진입한다.

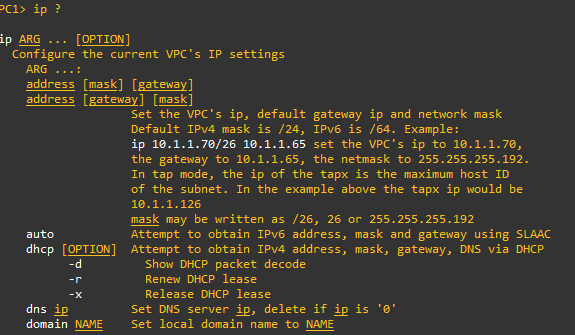

VPCS ip 할당 명령어는 방법을 몰라서 ?를 통해 검색해 보았다.

기기간 통신(Ping) 확인

가. 라우터 → VPCS

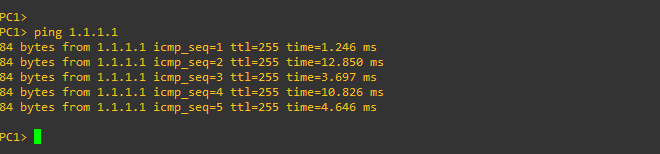

나. VPCS → 라우터

성공적으로 통신이 되는 것을 볼 수 있다.
