트리(Tree)

[광고 누르면 오늘의 행운 상승!!]

 트리란?

• 비선형 구조
• 원소들 간에 1:n 관계를 가지는 자료구조
• 원소들 간에 계층관게를 가지는 계층형 자료구조
• 상위 원소에서 하위 원소로 내려가면서 확장되는 트리(나무)모양의 구조
• 한 개 이상의 노드로 이루어진 유한 집합이며 다음 조건을 만족한다.

1. 노드 중 최상위 노드를 루트(root)라고 한다.
2. 나머지 노드들은 n(> = 0)의 분리 집합 T1,...,TN으로 분리될 수 있다.

• 이들 T1,...,TN은 각각 하나의 트리가 되며(재귀적 정의)루트의 부 트리(subtree)라고 한다.

노드

• 노드(node) - 트리의 원소 -트리 T의 노드 A,B,C,D,E,F,G,H,I,J,K
• 간선(edge) - 노드를 연결하는 선. 부모 노드와 자식 노드를 연결
• 루트 노드(root node) - 트리의 시작 노드
• 형제 노드(sibling node) - 같은 부모 노드의 자식 노드들
• B,C,D는 형제 노드
• 조상 노드 - 간선을 따라 루트 노드까지 이르는 경로에 있는 모든 노드들 - K의 조상 노드 : F,B,A
• 서브트리(subtree) - 부모 노드와 연결된 간선을 끊었을 때 생성되는 트리
• 자손 노드 - 서브 트리에 있는 하위 레벨의 노드들 -B의 자손 노드 -E,F,K

차수(degree)

• 노드의 차수 : 노드에 연결된 자식의 노드 수
• B의 차수 = 2 , C의 차수 = 1
• 트리의 차수 : 트리에 있는 노드의 차수 중에서 가장 큰 값
• 트리 T의 차수 = 3
• 단말 노드(리프 노드) : 차수가 0인 노드, 자식 노드가 없는 노드

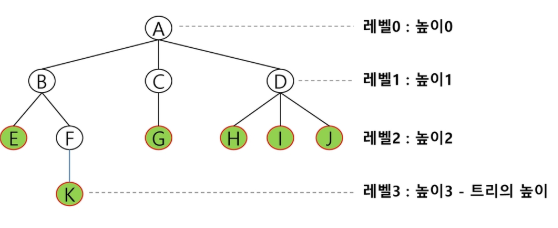

높이

• 노드의 높이 : 루트에서 노드에 이르는 간선의 수. 노드의 레벨
• B의 높이 = 1, F의 높이 = 2
• 트리의 높이 : 트리에 있는 노드의 높이 중에서 가장 큰 값. 최대 레벨
• 트리 T의 높이 = 3

이진트리

• 모든 노드들이 2개의 서브트리를 갖는 특별한 형태의 트리
• 각 노드가 자식 노드를 최대한 2개 까지만 가질 수 있는 트리 -왼쪽 자식 노드(left child node) -오른쪽 자식 노드(right child node)
• 레벨 n에서의 노드의 최대 개수는 2ⁿ개
• 높이가 n인 이진 트리가 가질 수 있는 노드의 최소 개수는 (n+1)개가 되며, 최대 개수는 (2ⁿ +¹ -1)개가 된다.

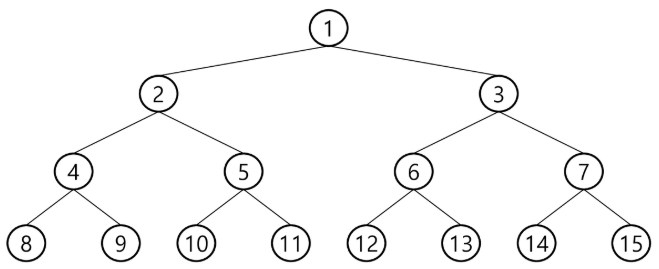

포화이진트리(perfect binary Tree)

• 모든 레벨에 노드가 포화상태로 차 있는 이진 트리
• 높이가 n일 때, 최대의 노드 개수인 (2ⁿ +¹ -1)의 노드를 가진 이진트리 - 높이 3일 때 (2³+¹ -1) 15개의 노드
• 루트를 1번으로 하여 (2ⁿ +¹ -1)까지 정해진 위치에 대한 노드 번호를 가짐

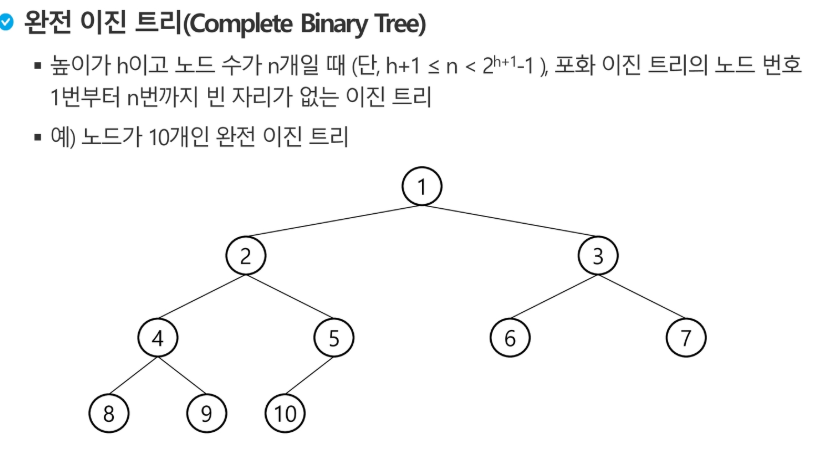

완전이진트리(Complete Binary Tree)

• 높이가 h이고 노드수가 n개일 때 포화 이진트리의 노드번호 1번부터 n번까지 빈 자리가 없는 이진 트리
• 예) 노드가 10개인 완전 이진 트리

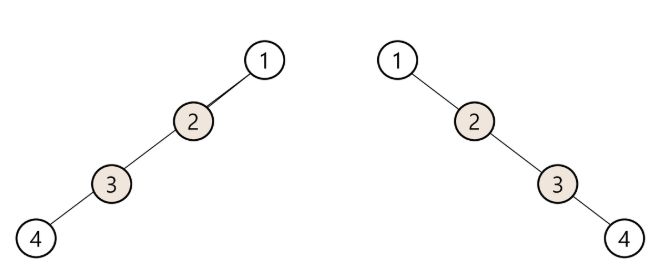

편향 이진 트리(Skewed Binary Tree)

• 높이 h에 대한 최소 개수의 노드를 가지면서 한쪽 방향의 자식 노드 만을 가진 이진 트리
• 왼쪽 편향 이진 트리
• 오른쪽 편향 이진 트리

이진트리 - 순회(traversal)

• 순회란?

  순회(traversal) : 트리의 노드들을 체계적으로 방문하는 것

  순회란 트리의 각 노드를 중복되지 않게 전부 방문(visit) 하는 것을 말하는데 트리는 비 선형 구조이기 때문에 선형구조에서와 같이 선후 연결 관계를 알 수 없다.

• 트리의 순회방법 3가지

  전위순회(preorder traversal) : VLR

  • 부모노드 방문 후, 자식노드를 좌,우 순서로 방문

  중위순회(inorder traversal) : LVR

  • 왼쪽 자식노드, 부모노드, 오른쪽 자식노드 순으로 방문한다.

  후위순회(postorder traversal) : LRV

  • 자식노드를 좌우 순서로 방문한 후, 부모노드로 방문한다.

전위순회(preorder traversal)

1. 현재 노드 n을 방문하여 처리한다 →V

2. 현재 노드 n의 왼쪽 서브트리로 이동한다. →L

3. 현재 노드 n의 오른쪽 서브트리로 이동한다. →R

중위순회(inorder traversal)

1. 현재 노드 n의 왼쪽 서브트리로 이동한다. →L

2. 현재 노드 n을 방문하여 처리한다 →V

3. 현재 노드 n의 오른쪽 서브트리로 이동한다. →R

후위순회(postorder traversal)

1. 현재 노드 n의 왼쪽 서브트리로 이동한다. →L

2. 현재 노드 n의 오른쪽 서브트리로 이동한다. →R

3. 현재 노드 n을 방문하여 처리한다 →V

전위 순회 : A - B - D - H - I - E - J - C - F - K - G - L - M

중위 순회 : H - D - I - B - J - E - A - F - K - C - L - G - M

후위 순회 : H - I - D - J - E - B - K - F - L - M - G - C - A





구현소스

public class TreeTest {
	static class Tree {
		class Node {
			char data;
			Node left, right;

		}

		Node root;

		public Node getRoot() {
			return root;
		}

		public void setRoot(Node root) {
			this.root = root;
		}

		public Node makeTree(Node left, char data, Node right) {
			Node node = new Node();
			node.left = left;
			node.data = data;
			node.right = right;
			return node;
		}

		public void preorder(Node node) {
			if (node != null) {
				System.out.print(node.data + " ");
				preorder(node.left);
				preorder(node.right);

			}
		}

		public void inorder(Node node) {
			if (node != null) {
				inorder(node.left);
				System.out.print(node.data + " ");
				inorder(node.right);

			}
		}

		public void postorder(Node node) {
			if (node != null) {
				postorder(node.left);
				postorder(node.right);
				System.out.print(node.data + " ");
			}
		}
	}

	public static void main(String[] args) {
		TreeTest.Tree t = new Tree();

//		TreeTest.Tree.Node d = t.makeTree(null, 'D', null);
//		TreeTest.Tree.Node h = t.makeTree(null, 'H', null);
//		TreeTest.Tree.Node i = t.makeTree(null, 'I', null);
//		TreeTest.Tree.Node f = t.makeTree(null, 'F', null);
//		TreeTest.Tree.Node g = t.makeTree(null, 'G', null);
//
//		TreeTest.Tree.Node e = t.makeTree(h, 'E', i);
//		TreeTest.Tree.Node b = t.makeTree(d, 'B', e);
//		TreeTest.Tree.Node c = t.makeTree(f, 'C', g);
//		TreeTest.Tree.Node a = t.makeTree(b, 'A', c);

		TreeTest.Tree.Node h = t.makeTree(null, 'H', null);
		TreeTest.Tree.Node i = t.makeTree(null, 'I', null);
		TreeTest.Tree.Node j = t.makeTree(null, 'J', null);
		TreeTest.Tree.Node k = t.makeTree(null, 'K', null);
		TreeTest.Tree.Node l = t.makeTree(null, 'L', null);
		TreeTest.Tree.Node m = t.makeTree(null, 'M', null);

		TreeTest.Tree.Node d = t.makeTree(h, 'D', i);
		TreeTest.Tree.Node e = t.makeTree(j, 'E', null);
		TreeTest.Tree.Node f = t.makeTree(null, 'F', k);
		TreeTest.Tree.Node g = t.makeTree(l, 'G', m);

		TreeTest.Tree.Node b = t.makeTree(d, 'B', e);
		TreeTest.Tree.Node c = t.makeTree(f, 'C', g);

		TreeTest.Tree.Node a = t.makeTree(b, 'A', c);
		t.setRoot(a);

		Tree.Node r = t.getRoot();
		t.preorder(r);
		System.out.println();
		t.inorder(r);
		System.out.println();
		t.postorder(r);
		System.out.println();
	}

}
